一、 概述

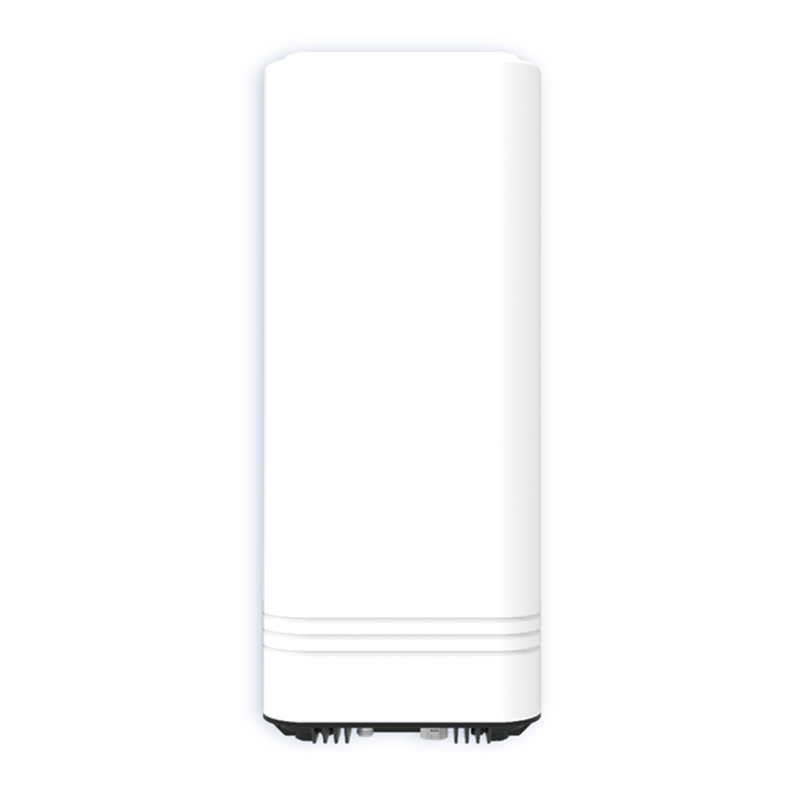

该产品主要用于无人机探测、识别，可自由搭配大于三台的任意数量该产品组成探测系统。
本产品的特点包括：可以完成全频段频谱的连续扫描，探测频率范围广；特征库可升级，探测无人机种类多；设备安装方便，防护等级高，易于布置；扩展能力强，具备TDOA能力，多台设备组网可实现定位功能。
另外，该装备可独立自动运行，具备无人值守功能。
二、 工作原理
产品的工作原理是基于频谱感知和人工智能技术，对无人机的飞控链路和图传链路进行识别分类。
三、 产品构成
典型配置：
序号 | 设备名称 | 数量 | 单位 |
1 | 无人机频谱探测装备 | 1 | 台 |
2 | 安装支架及配件 | 1 | 套 |
3 | 无人机管控平台 | 1 | 套 |
（表1 典型配置）
配件清单
序号 | 名称 | 规格 | 单位 | 数量 |
1 | 网线 | 线：3米长、六类屏蔽 接头：防水 | 根 | 4 |
2 | 探测电源适配器 | 线：2米长，两芯、220V（AC）转12V（DC） 接头：防水防尘IP67 | 个 | 4 |
（表2 配件清单）
四、 系统特点
1. 监测范围宽，具备全频段实时频谱分析、无人机识别和电磁频谱管理的功能，频段范围70MHz~6GHz。
2. 探测装备能够基于TDOA组网，方便多台装备联合组网，形成对无人机的探测识别定位跟踪能力，实现大区域无人机管控。
3. 一体化设计，容易安装；防护等级高，适用范围广；无源探测，无电磁污染，环境友好；具备远程升级功能，维护方便。
4. 模块化设计，扩展性强。装备采用标准网络接口，可独立运行也可以作为探测单元，融合到其他无人机探测反制平台。
五、 性能指标
序号 | 项目 | 参数 |
1 | 探测作用对象 | 无人机图传、遥控信号 |
2 | 探测频段 | 100MHz~6GHz |
3 | 探测机型 | 大疆无人机、穿越机、WIFI、模拟图传、数传遥测等 |
4 | 探测角度 | 水平：0°~360° 俯仰：-60°~90° |
5 | 探测高度 | 0~500m |
6 | 探测半径 | 2-6km（根据工作环境和目标机型不同存在一定差异） |
7 | 同时探测数量 | ≥10（5个不同厂家） |
8 | 探测成功率 | ≥95% |
9 | 刷新时间 | ≤2s |
10 | 探测功耗 | ≤50W |
11 | 工作温度 | -20℃～60℃ |
12 | 供电方式 | 220V交流/12V直流 |
13 | 主机重量 | ≤10kg |
（表3 性能指标）
六、 功能说明
1. 系统能监测并实时显示探测装备接收到的无线信号频谱，且支持同时显示能量瀑布图和频谱图；可以显示不少于8个不同子频段；
2. 系统具有无人机跳频信号跟踪功能，当探测装备探测到的无人机工作频段改变时，平台能自动跟踪工作频段改变后的无人机信号；
3. 系统具有黑白名单功能，可区分合作无人机和非合作无人机；
5. 系统具有GIS功能，支持在线或离线GIS系统，支持在线或离线电子地图。支持加载高德、百度、腾讯等电子地图；
6. 系统能通过无线路由/有线方式进行通信，平台对多套探测装备行自由组网，实现大区域连续监控；
七、 第三方认证
产品由国家安全防范报警系统产品质量检验检测中心（上海）、公安部安全防范报警系统产品质量监督检验测试中心进行检验检测。
检测符合以下技术规范：
l GA/T 669.7-2008《城市监控报警联网系统 技术标准 第7部分：管理平台技术要求》
l GB/T 428-2017《外壳防护等级（IP代码）》的防水防尘规范
l GB 8702—2014电磁环境控制限值中的电磁环境电场强度试验
l GB/T 17626 电磁兼容试验和测量技术中的静电放电抗扰度、射频电磁场辐射抗扰度、浪涌（冲击）抗扰度、电快速瞬变脉冲群抗扰度电压暂降、短时中断和电压变化的抗扰度。
l GB16796-2009 安全防范报警设备安全要求和试验方法中的抗电强度、泄漏电流、绝缘电阻。
八、 说明
l 除非另有规定，本规格书中的各项标准都在标准大气条件与温度下进行。
l 本技术规格书的最终解释权归上海特金无线技术有限公司所有。
