一、产品概述

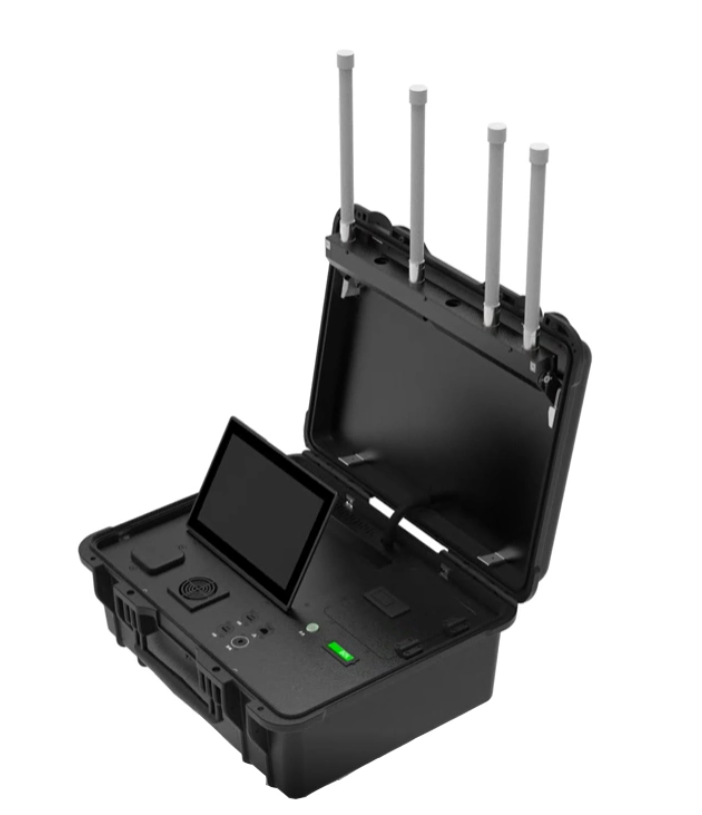

手提式无人机侦测定位设备，是一款手提箱形态的、搭载了无人机综合管控系统的便携无人机侦测设备。该设备通过对无人机信号的深度分析和数据挖掘，可对监测范围内无人机的序列号、型号、位置（经纬度、方位角）、速度、高度、海拔、起飞点、返航点、航迹、遥控器位置（经纬度、方位角）等多维信息进行监测。

该设备适用于重大活动安保和警卫任务、治安巡防、特勤反恐、政治核心区、边境边防、军事禁区、军事管理区、电力石化园区等场景低空安防，可单机离线工作，灵活快速部署、机动响应，满足各类场景需要。

二、产品组成

该产品主要由设备主机、可拆卸电池、电源适配器三部分组成，如下表所示：

表 1 产品硬件组成明细表

1） 无人机监测：能够获取监测范围内无人机的序列号、型号、位置（经纬度、方位角）、速度、高度、起飞点、返航点、航迹、遥控器位置（经纬度、方位角）等信息；

2） 唯一身份码识别：可识别无人机唯一系列号，确认无人机唯一身份信息；

3） 无人机定位：可定位无人机位置信息，实时显示无人机位置（经纬度）、方位信息、距离信息（无人机相对设备所在位置的距离）；

4） 飞手定位：可定位飞手位置信息，实时显示飞手（遥控器）位置（经纬度）、方位信息、距离信息（飞手相对设备所在位置的距离）；

5） 多目标轨迹跟踪：可对无人机蜂群定位追踪，同时显示多条无人机飞行轨迹；

6） 黑白名单：可区分合作与非合作无人机，探测到合作无人机时设备不进行告警，并可对合作无人机进行信任标注；

7） 入侵告警：在设备探测到有无人机入侵时，会进行声音或声光告警；

8） 轨迹回放：支持无人机飞行轨迹回放，辅助安防人员分析历史无人机飞行数据；

9） 探测记录：探测记录列表可对历史探测记录保留，包含无人机序列号、型号、频率等多维信息；

10） 数据可视化分析：支持无人机探测及飞行数据统计分析，可通过热力图、折线图等可视化图标呈现；

11） 电子地图：电子地图切换，包括高德、必应、百度和谷歌等；

12） 多机组网：设备可联网接入后端管控平台，多机组网满足覆盖大区域；

13） 跨终端连接：可通过移动终端（手机、电脑等）连接显示系统界面，便于安防人员通过移动端搜寻飞手及无人机位置。

1） 探测机型全：系统可识别探测大疆、道通、大华、昊翔等常见品牌无人机以及自制穿越机、WiFi机等市面上绝大多数机型；

2） 探测距离远：开阔环境下，部分机型探测距离可达10km以上；

3） 无源探测：设备不发射任何电磁信号，无电磁环境污染，环境友好；

4） 软硬件一体：搭载无人机综合管控平台，单机独立工作，无需配置其他设备；

5） 移动便携：手提箱式便携形态设计，体积小，随身携带；

6） 触控交互设计：采用大屏触控设计，操作简单、方便快捷；

7） 双重电源设计：设备可使用可拆卸电池供电、也可使用外接电源供电，适应多场景使用；

8） 展开部署便捷：设备天线采用翻折式收纳设计，展开撤收快，一键开关机，随开随用。

表 2 产品性能指标

编号	指标	参数	备注
1	探测识别无人机类型	大疆、道通、飞米、大华、昊翔等常见品牌无人机及其它自制穿越机、WiFi 机等市面上大多数机型
2	可定位无人机机型	大疆御、Air、Mini、FPV、Avata等型号
3	探测频段（Hz）	900M、1.2G、2.4G、5.2G、5.8G	可扩展
4	探测定位距离	1~10km	视环境而定
5	探测高度	0m~1000m
6	可同时探测目标数量	≥5架次
7	可同时跟踪显示无人机轨迹	≥5条
8	方位误差	≤1.5°（RMS）
9	定位精度	≤10m
10	探测成功率	≥95%
11	展开部署时间	≤90s	设备展开到进入工作状态
12	设备撤收时间	≤30s
13	识别响应时间	≤5s
